福田康明斯發動機公司涂裝輸送線

發布日期：2019-11-12 閱覽：38278

一、客戶名稱：

大連豪森瑞德設備制造有限公司

二、工程簡介：

1、供貨范圍：ATPU積放式懸掛輸送機、升降機和操作臺的工程設計、制造、安裝和調試。

2、工程介紹

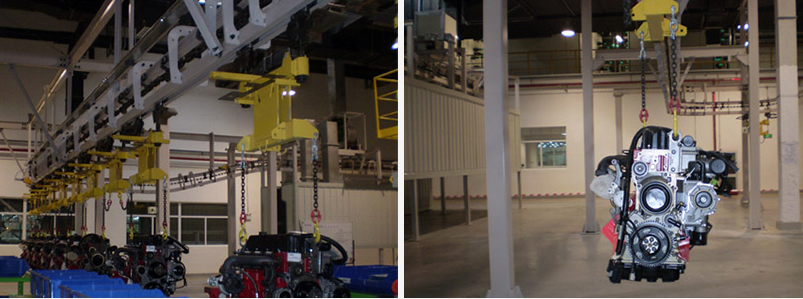

該項目是北汽福田康明斯投資的一個發動機廠，主要生產柴油發動機。積放式懸掛輸送系統用于工件的連續輸送和儲存。該系統分為兩個部分，NO1負責把兩種柴油機總成輸送到熱試線，系統采用兩臺變頻電機減速機驅動，實現兩種發動機混流上下線，空中可實現積放20分鐘。在總裝線下料處有兩臺帶式升降機，一臺用于2.8L發動機上料，另一臺用于3.8L發動機上料。熱試線下料處有兩臺帶式升降機，兩種發動機可通用。NO2將兩種柴油機總成從熱試線經涂裝線輸送到附件裝配。系統共有六條輸送鏈，采用地面立柱和空中吊掛形式。分別完成輸送、工位操作、存儲、工位操作、烘干后冷卻和輸送等功能。系統設四臺帶式升降機，用于發動機的上線和下線。積放式懸掛輸送機控制系統通過工業以太網形式接受工藝信息，并將系統運行狀態和故障信息通過以太網發送的上位機系統，系統自動讀取兩種發動機的區分信息和標志，實現自動區分工件的功能。系統預留RIFD的PROFIBBUS接口，方便以后RIFD系統的擴展。
